Вал 1М63.61.162

Вал 1М63.61.162 — вал VIII оси фартука токарно‑винторезного станка 1М63 (1М63Н, 163, ДИП‑300), а также специальных токарно‑накатных станков РТ301 и РТ30102 и станков 16К40, поставляемая ТД РУССтанкоСбыт.

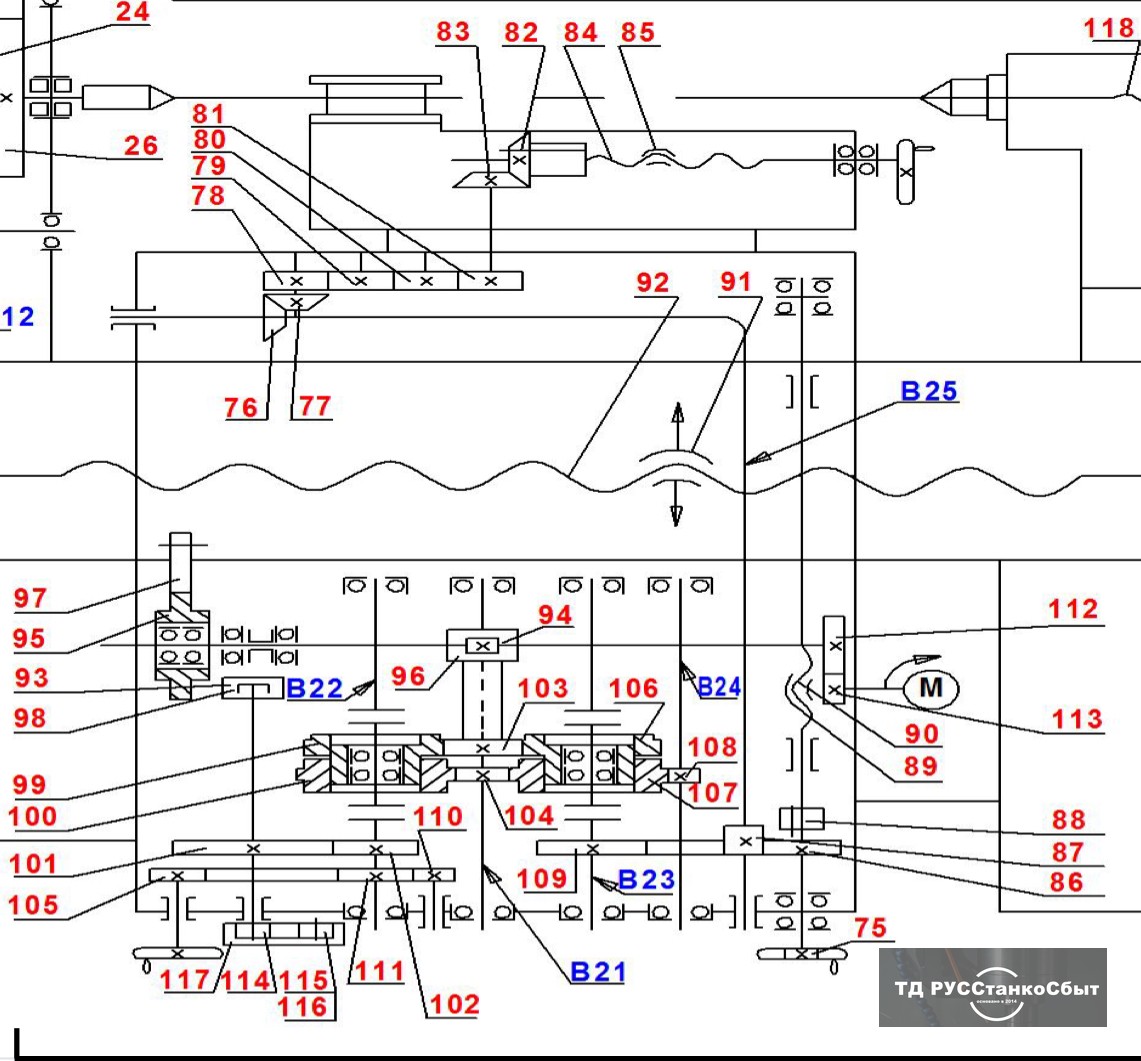

 Деталь установлена в узле фартука, на кинематической схеме обозначена как позиция В24 (позиция 147 в альбоме), служит опорным и ведущим валом VIII оси и работает в кинематической цепи механических продольных и поперечных подач, взаимодействуя с зубчатыми колёсами 1М63.61.164, 1М63.61.165, 1М63.61.197, 1М63.61.207, 1М63.61.208 и вал‑шестернёй 1М63.61.231.
 При подборе рекомендуется сверять артикул 1М63.61.162, обозначение VIII оси (позиция В24/147) по схеме фартука и совместимость с конкретной модификацией станков 1М63/1М63Н/163/ДИП‑300, РТ301/РТ30102 и 16К40 по паспорту и каталогу запчастей.
